Modułowy System Montażu

Kompleksowe rozwiązanie przeznaczone do optymalizacji przestrzeni w punkcie sprzedaży. Za pomocą MSM uwalniana jest powierzchnia robocza lady i jednocześnie poprawiana ergonomia miejsca pracy.
System doskonale sprawdza się zarówno w miejscach o ograniczonej przestrzeni (np. wąskie stanowiska sprzedaży pomiędzy chłodziarkami) jak też na otwartej przestrzeni, gdzie istotną rolę odgrywa estetyczne uporządkowanie i zabezpieczenie wyposażenia kasowego.
Modułowy System Montażu, dzięki hermetycznej i gładkościennej strukturze wprowadza wysoki standard higieniczny wymagany przy sprzedaży żywności.
System zbudowany jest z kompatybilnych ze sobą modułów, które można w swobodny sposób ze sobą konfigurować a w razie potrzeby stworzyć wersje dedykowane.

Wersja kolorystyczna

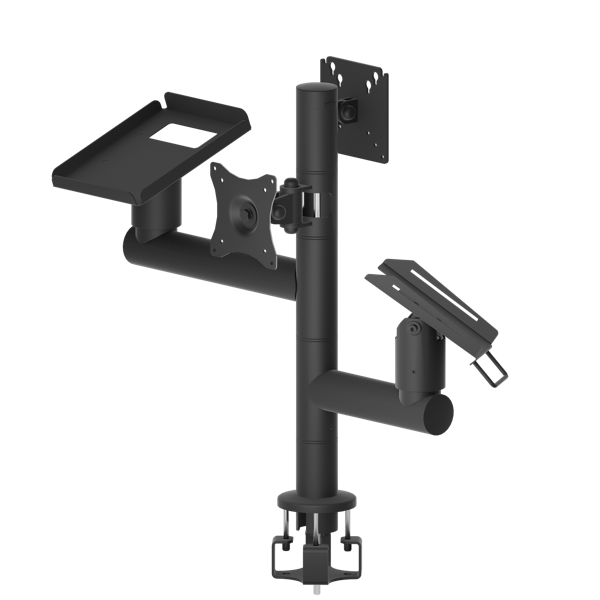

Modułowa budowa

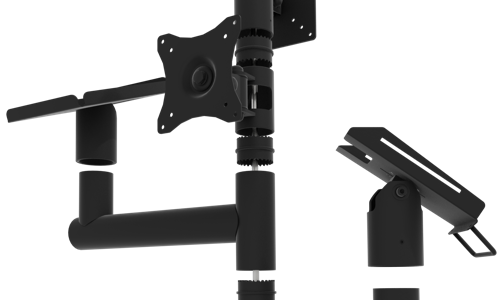

System składa się z różnych typów modułów integrowanych ze sobą za pośrednictwem łączników. Koncepcja zakłada pełną swobodę konfiguracji systemu dzięki standaryzacji wymiarów wszystkich elementów. Moduły można ze sobą dowolnie łączyć tworząc zestawy montażowe, za pomocą których instalowane jest wyposażenie w punkcie sprzedaży.

Konstrukcja wewnątrzprzepustowa

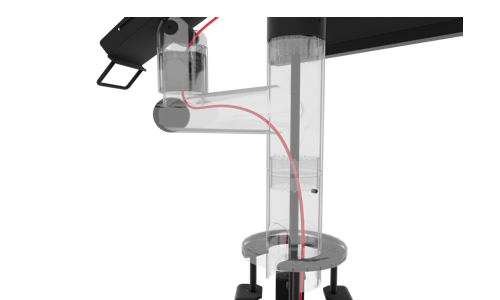

Bez względu na położenie ramion, okablowanie urządzeń jest całkowicie ukryte wewnątrz korpusu systemu. Średnice elementów MSM zostały dostosowane do wymiarów popularnych wtyków i kabli.
Ukrycie przewodów wewnątrz modułów gwarantuje najwyższy poziom estetyki i zarazem skutecznie zabezpiecza okablowanie przed przypadkowym wypięciem, uszkodzeniem mechanicznym, zalaniem itd.
Stalowe ściany MSM również skutecznie chronią przewody urządzeń przed zakłóceniami elektromagnetycznymi.

Regulacja obrotu ramion 360º z blokadą położenia

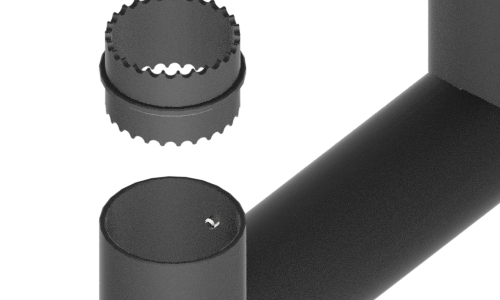

Wszystkie moduły integrowane są ze sobą za pośrednictwem łączników, które odpowiadają za położenie i blokadę ramion. Po skręceniu zestawu, wpusty w górnej i dolnej krawędzi łącznika opierają się na blokadzie i unieruchamiają pozostałe elementy zestawu.
Rozwiązanie umożliwia ustawienie położenia ramion i uchwytów VESA pod dowolnym kątem względem głównej osi zestawu. Blokada elementów ma za zadanie zabezpieczenie okablowania przed uszkodzeniem, lub wypięciem na skutek częstej modyfikacji położenia elementów przez użytkowników.

Szerokie możliwości konfiguracji i modyfikacji

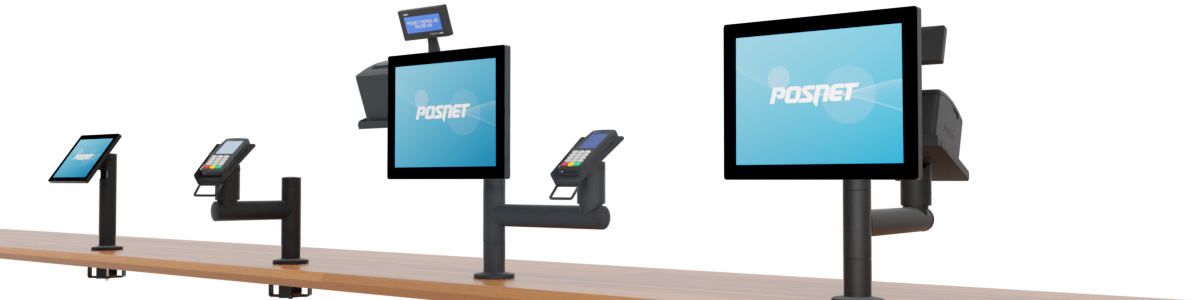

Swoboda konfiguracji Modułowego Systemu Montażu pozwala na tworzenie zarówno rozbudowanych zestawów urządzeń, jak też stanowisk z pojedynczymi urządzeniami. W każdym wypadku stosowane są elementy kompatybilne montażowo, których zestaw można swobodnie modyfikować.

Hermetyczne połączenia

Szczelna konstrukcja Modułowego Systemu Montażu zabezpiecza okablowanie przed uszkodzeniami, zalaniami i zabrudzeniami. W ścianach elementów nie ma otworów a miejsca styku modułów z łącznikami są odporne na zalania grawitacyjne (nacieki).

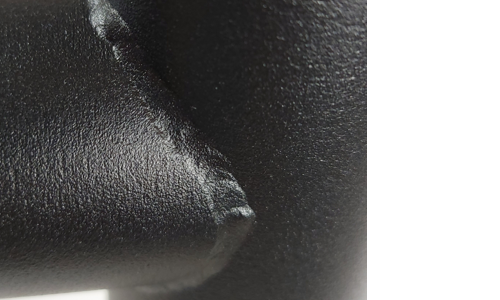

Wszystkie połączenia poprzeczne ramion wykonano pełnymi spawami (spoina pachwinowa).

Polski produkt - elastyczna oferta

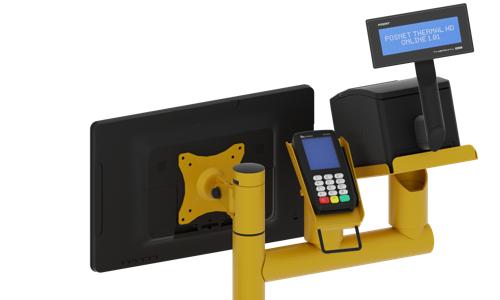

Wszystkie elementy Modułowego Systemu Montażu projektowane są i produkowane w Polsce, dzięki czemu możliwe jest tanie i szybkie tworzenie dowolnych modyfikacji systemu.
Zachęcamy do kontaktu z pracownikami Działu Wsparcia Produktów Systemowych Posnet którzy doradzą optymalny wybór elementów a w razie potrzeby zaproponują rozwiązania dedykowane.

Zastrzeżenia
  • Zewnętrzna średnica korpusów i ramion wynosi 50 mm.
  • Podane wymiary elementów dotyczą ich łącznej długości i wysokości.
  • Dopuszczalna tolerancja dla wymiarów ramion i adapterów wynosi 5 mm
  • Dopuszczalna tolerancja dla rozstawu otworów wynosi 0,5 mm
  • Uwaga: kształt oferowanych modułów MSM jest dostosowywany do bieżących potrzeb rynku i może ulec zmianie. Wymiary elementów aktualnie produkowanych podane są w dokumentacji technicznej publikowanej na stronie produktowej MSM.
Zastosowane materiały
Materiały bazowe
  • Elementy korpusu, śruby i nakrętki: utwardzona stal konstrukcyjna
  • Zaślepki: ABS
Wykończenia powierzchni
  • Elementy korpusu, mocowania urządzeń: lakier proszkowy
  • Śruby, nakrętki, tuleje: powłoki galwaniczne
  • Zaślepki: bez dodatkowych wykończeń
Dostępne moduły standardowe
Ramiona
  • Ramię 340: długość: 340 mm; wysokość: 173 mm (razem z łącznikiem)
  • Ramię 240: długość: 240 mm, wysokość 173 mm (razem z łącznikiem)
Adaptery wysokości
  • Adapter 120: wysokość: 123 mm (razem z łącznikiem)
  • Adapter 80: wysokość: 83 mm (razem z łącznikiem)
Uchwyty ekranów
  • Uchwyt przegubowy (VESA 75/100): wysokość w korpusie: 83 mm (z łącznikiem), głębokość: 146 mm
  • Uchwyt uchylny (VESA 75/100): wysokość w korpusie: 83 mm (z łącznikiem), głębokość: 88 mm
Mocowania urządzeń na ramionach
  • Mocowanie drukarki fiskalnej (XL2/HD): szerokość 156 mm; wysokość (szczyt): 140 mm, głębokość: 193 mm
  • Mocowanie drukarki fiskalnej (XL2/HD): szerokość 156 mm; wysokość (szczyt): 140 mm, głębokość: 193 mm
  • Mocowanie terminala płatniczego: szerokość: 91 mm; wysokość: 144 mm, głębokość: 144 mm
Pozostałe elementy
  • Podstawa: wysokość korpusu nad blatem: 80mm (bez łącznika), wysokość pod blatem: 93 mm
  • Uwaga: maksymalna grubość blatu zależy od długości śrub montażowych. Śruby dostarczane w komplecie z podstawą umożliwiają instalację na blacie o maksymalnej grubości 40 mm.
  • Długość stabilizatora podstawy: 60 mm lub 50 mm (można go skrócić we własnym zakresie)
  • Wysokość szczytówki podstawy (szczytowy element systemu): 30 mm (łącznie z zaślepką)
Inne
Gwarancja
12 miesięcy
